Begleitnotiz zur Reparatur des WiFi Pineapple Mark V. Das defekte Bauteil bei dieser Reparatur stellte sich als Fitipower-FR9888-Step-Down-Wandler heraus — ein Chip, von dem ich noch nie gehört hatte, auf einer Platine ohne offensichtliche Kennzeichnung, die darauf hingewiesen hätte. Das Finden und Lesen des Datenblatts hat die Reparatur letztlich gelöst — hier steht, worauf man bei einem Schaltregler-Datenblatt für einen unbekannten Chip tatsächlich achten sollte.
Die Zahlen, die zuerst zählen
Eingangsspannungsbereich (Vin) — der Betriebsbereich, nicht das absolute Maximum. Ein Chip, der bis 23V spezifiziert ist, kann einen deutlich engeren empfohlenen Betriebsbereich haben; beides prüfen.
Ausgangsspannung / einstellbarer Bereich — Bauteile mit fester Ausgangsspannung haben eine Zahl; einstellbare (über einen Feedback-Spannungsteiler) geben einen Bereich und eine Referenzspannung an.
Maximaler Ausgangsstrom — diese Zahl sagt, ob ein Bauteil überhaupt als Ersatz für ein defektes infrage kommt. Wenn der verdächtige Chip 2,3A liefern muss und der Kandidat bei 500mA aufhört, ist es nicht dasselbe Bauteil, egal wie ähnlich die Pinbelegung aussieht.
Schaltfrequenz — betrifft vor allem die umgebenden passiven Bauteile (Spule, Ausgangskondensatoren), ist für sich allein meist kein eindeutiger Hinweis, aber eine große Abweichung vom Referenzdesign des Datenblatts ist ein Zeichen, dass auf der Platine noch etwas anderes ausgetauscht wurde.
Schutzfunktionen — über die Schlagzeile hinauslesen
Thermische Abschaltung und Kurzschlussschutz klingen so, als sollten sie genau die Art von Defekt verhindern, die einen Chip in einer Fünferpackung bei eBay landen lässt. In der Praxis hat Schutzbeschaltung Grenzen: Sie schützt vor den Bedingungen, für die sie ausgelegt wurde (anhaltende Überstrom-, anhaltende Übertemperatursituationen), nicht vor jeder Fehlerart. Ein Chip mit Kurzschluss- und Thermoschutz kann trotzdem an einem Transienten sterben, den die Schutzschaltung nicht schnell genug erkannt hat, oder an einem Fehlerpfad, der für die Schutzschaltung gar nicht wie ein einfacher Überstrom aussieht. „Hat Schutz“ schränkt die Liste plausibler Ausfallursachen ein — es schließt den Ausfall nicht aus.
Eine PCB-Layout-Empfehlung als Fingerabdruck lesen

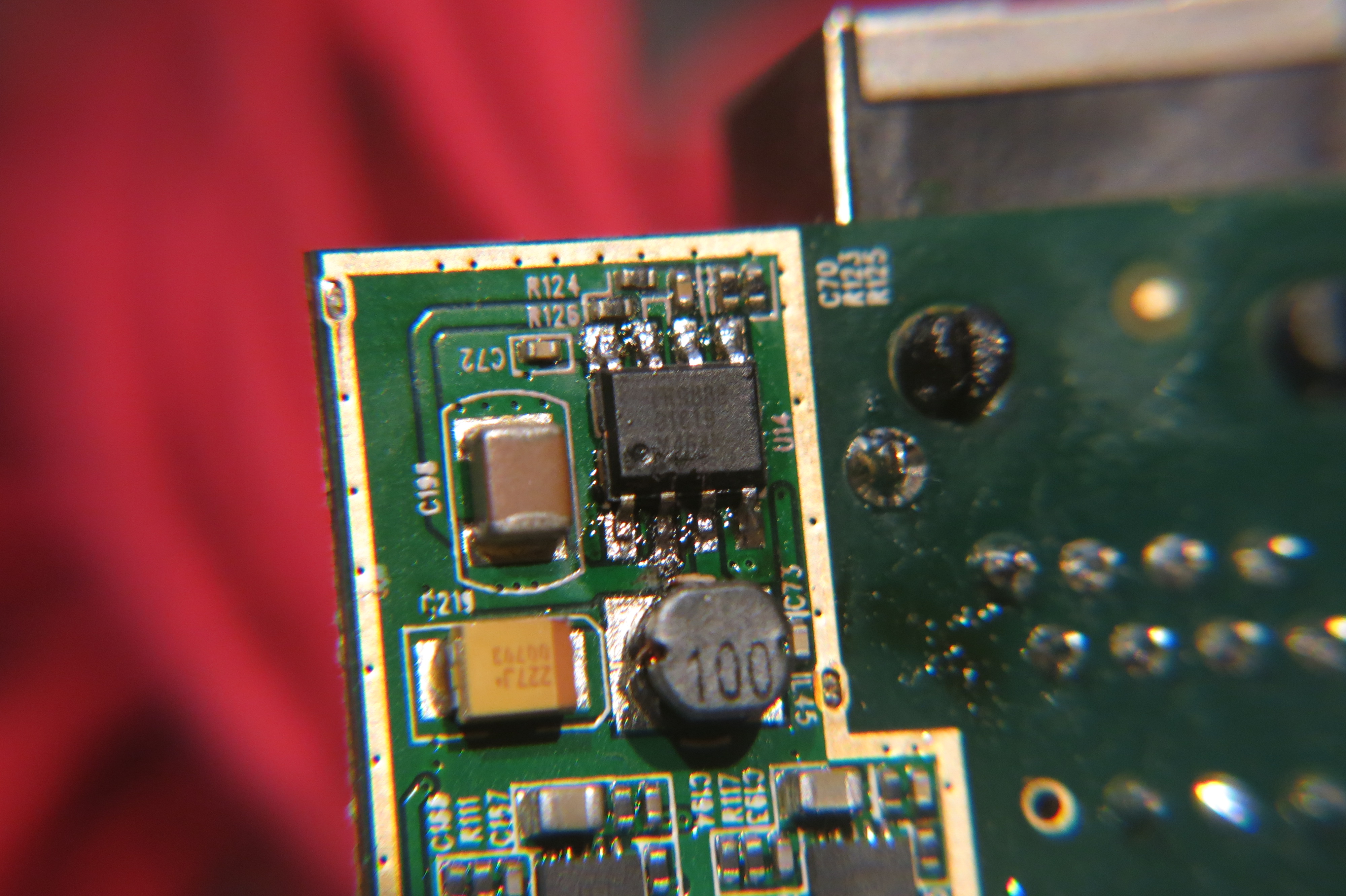

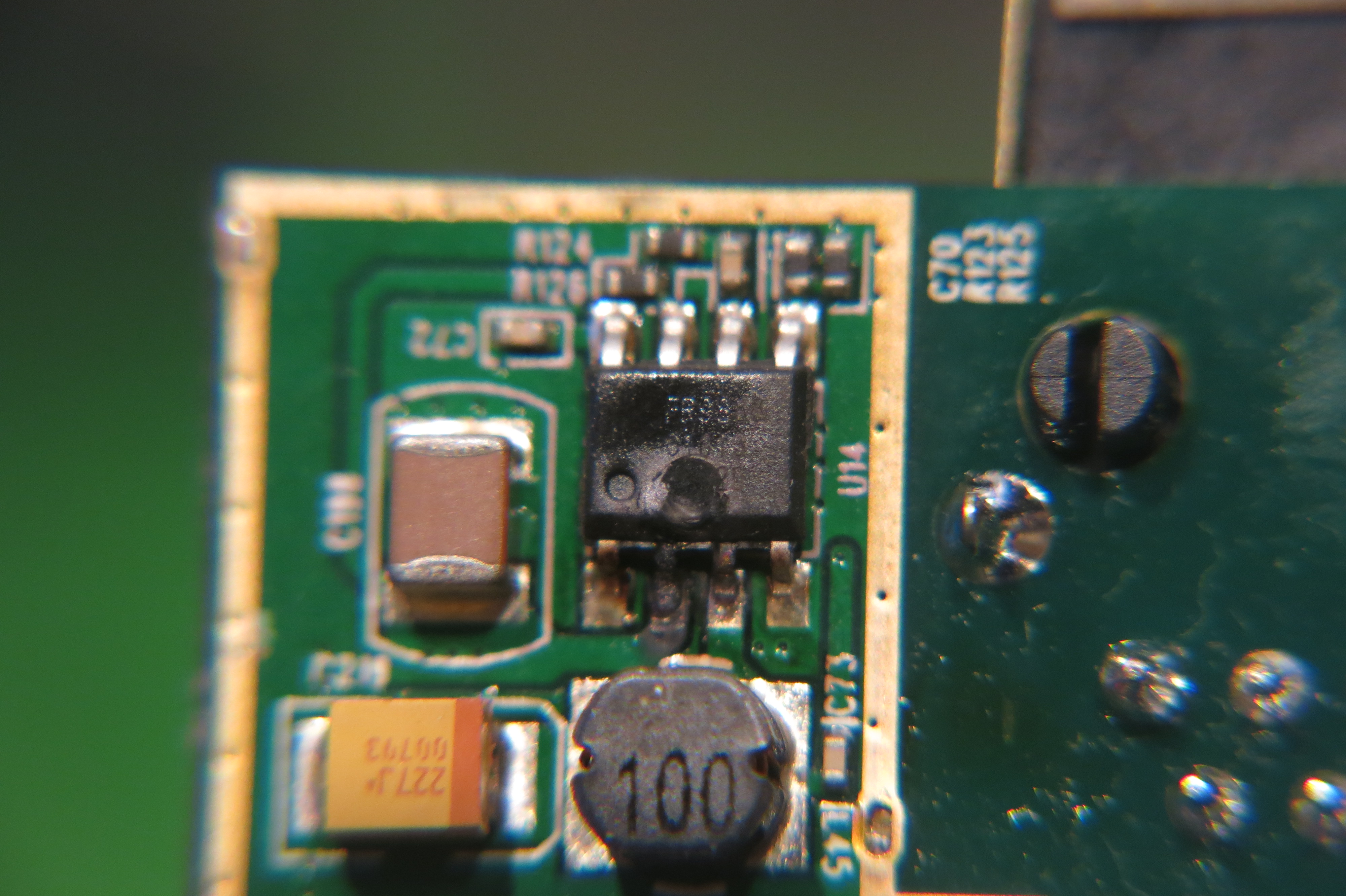

Wenn keine sichtbare Bauteilnummer vorhanden ist (oder, wie beim Regler des Pineapple, die tatsächliche Bauteilnummer einfach nicht auf den ersten Blick erkannt wurde), ist der Abschnitt zur empfohlenen PCB-Layout im Datenblatt ein echt nützlicher Abgleich. Leiterbahnbreiten, die Anordnung der Ein-/Ausgangskondensatoren relativ zum Schaltknoten und die grobe Footprint-Form sind oft charakteristisch genug, dass ein Layout auf einer realen Platine und das Referenzlayout eines Datenblatts sichtbar übereinstimmen, sobald man den richtigen Kandidaten gefunden hat — noch bevor die Bauteilnummer anderweitig bestätigt ist.
Ein unbeschriftetes oder obskures Bauteil finden
Zuerst Pinanzahl und Footprint des Gehäuses — grenzt die Suche drastisch ein, noch bevor man versucht, elektrische Kennwerte abzugleichen.
Direkt auf der Platine gemessene Spannungs-/Stromwerte (Eingangsschiene, Ausgangsschiene, Laststrom falls messbar) — diese müssen in den Betriebsbereich des jeweils in Betracht gezogenen Kandidatenchips passen.
Jeder Aufdruck oder Laser-Code auf dem Gehäuse selbst, auch ein unvollständiger — durchsuchbar in Distributoren-Bauteildatenbanken, nicht nur in allgemeinen Suchmaschinen.
Sobald ein plausibles Kandidaten-Datenblatt vorliegt, ist der oben genannte PCB-Layout-Abgleich oft das entscheidende Indiz.
Nichts davon ist spezifisch für den FR9888 — es ist derselbe Prozess für jeden unbeschrifteten oder unbekannten Schaltregler auf einer Platine, die wieder zum Leben erweckt werden soll.
