Begleitnotiz zum Projekt „Laserdioden aus DVD-Brennern“. Dieses Projekt gewinnt ~100mW-Laserdioden aus alten DVD-Brennern — weit jenseits des Punkts, an dem „einfach nicht reinschauen“ ein ausreichender Sicherheitsplan ist. Hier steht, was die Laserklassen tatsächlich bedeuten und warum das wichtig ist.
Die IEC-60825-1-Klassen, kurz erklärt
Laserprodukte werden danach eingestuft, wie viel optische Leistung das Auge erreichen kann und wie viel Schaden das anrichtet. Die Skala, grob:
Klasse 1 — unter allen normalen Betriebsbedingungen sicher, auch bei direktem Blick mit optischen Instrumenten in den Strahl. Laserdrucker, CD-Player.
Klasse 1M — für das bloße Auge sicher, kann aber bei Betrachtung mit vergrößernder Optik (Lupe, Fernglas) gefährlich sein. Manche Glasfaser-Sender.
Klasse 2 — nur sichtbares Licht, geringe Leistung (unter 1mW). Der Lidschlussreflex wird als Schutz bei normaler Nutzung vorausgesetzt. Die meisten Laserpointer wurden früher auf diesem Niveau verkauft.
Klasse 2M — wie 2, aber gefährlich bei vergrößernder Optik.
Klasse 3R — bis 5mW. Direkter Blick in den Strahl ist gefährlich, das Risiko ist aber geringer als bei 3B. Trotzdem nichts, womit man auf jemanden zielt.

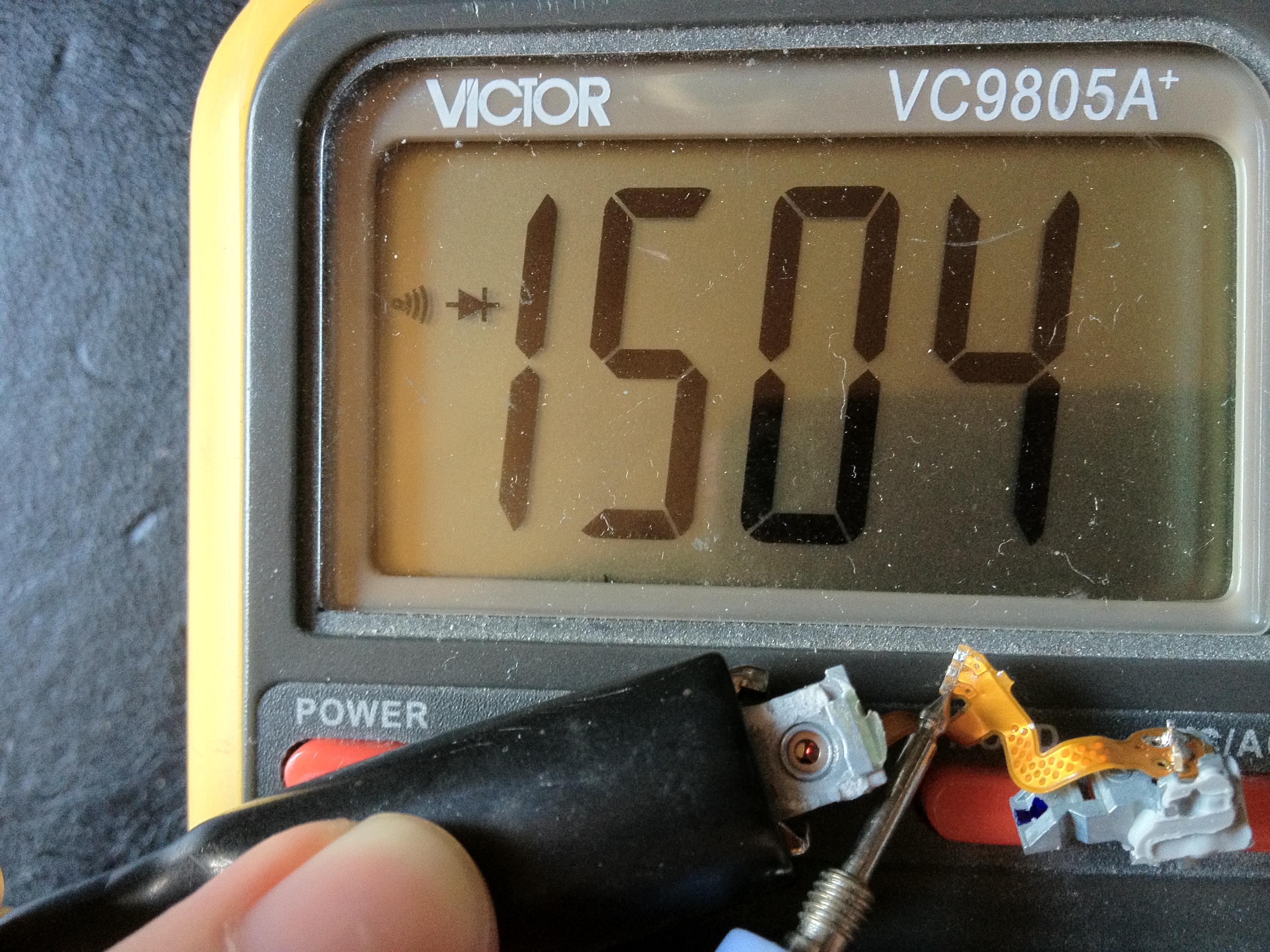

Klasse 3B — bis 500mW. Direkter Blick in den Strahl ist immer gefährlich, auch diffuse (an rauen Oberflächen gestreute) Reflexionen können auf kurze Distanz gefährlich sein. Genau hier landen die Dioden aus dem DVD-Brenner-Projekt — Datenblattangaben um 100–150mW liegen klar in dieser Klasse.
Klasse 4 — über 500mW. Gefährlich auch bei diffusen Reflexionen, kann Haut verbrennen und Materialien entzünden. Industrielle Schneid-/Schweißlaser.
Warum die Infrarot-Diode gefährlicher ist als die rote
Beide Dioden aus einem typischen DVD-Brenner sind außerhalb ihres Gehäuses Klasse 3B, aber die Infrarot-Diode (Schreibdiode) ist in der Praxis die gefährlichere von beiden — nicht weil sie leistungsstärker ist, sondern weil der Lidschlussreflex bei Licht, das man nicht sehen kann, nicht auslöst. Ein roter 3B-Strahl ist wenigstens sichtbar als roter Strahl erkennbar. Ein IR-Strahl bei etwa 808nm mit gleicher Leistung kann ohne jede Vorwarnung direkt angeschaut werden, weil es nichts zu sehen gibt. Die Netzhaut nimmt die Energie trotzdem genauso auf wie bei sichtbarem Licht — es fehlt nur der schützende Reflex.
Was „äußerste Vorsicht“ konkret bedeutet
Laserschutzbrillen, die für die verwendete Wellenlänge ausgelegt sind (optische Dichte, OD) — eine für eine Wellenlänge ausgelegte Brille kann für eine andere nahezu durchsichtig sein.
Keine reflektierenden Oberflächen (Metallwerkzeuge, Schmuck, Glas) in der Nähe des Strahlengangs während des Testens.
Strahlengang in einem Beam Dump oder absorbierenden Material enden lassen, nicht „an die Wand gerichtet und gehofft“.
Niemals bei vollem Strom ohne Kollimationsoptik testen — ein divergierender, unkollimierter Strahl kann auf kurze Distanz trotzdem eine Netzhautschädigung verursachen, deutlich innerhalb der für die Klasse angegebenen Gefährdungsdistanz.
Nichts davon ist exotisch — es ist dieselbe Disziplin, die jedes Laserlabor anwendet, nur leicht zu übersehen bei einem Bastelprojekt, bei dem der „Laser“ sein Leben in einem versiegelten Konsumgerät begonnen hat, das die Sicherheitsverriegelungen für einen übernommen hat. Sobald er aus diesem Gehäuse draußen ist, ist dieser Schutz weg.
